現在電子產品逐漸趨向于微型化，線路板越做越小，孔徑也越來越小，廠商對線路板孔徑的精確度自然也提出了更高的要求。

目前，PCB孔徑的加工水平已經達到0.1mm-0.3mm，孔距達到0.1mm，可以說PCB的高技術和高復雜性已經達到了一個相當高的水平。

但是在生產過程中，如何確?？讖娇拙嗟恼＞?，從而有效地保證PCB的整體產品質量，一直是擺在PCB生產廠家面前的普遍性難題。

01有沒有一個產品能解決這普遍性難題？

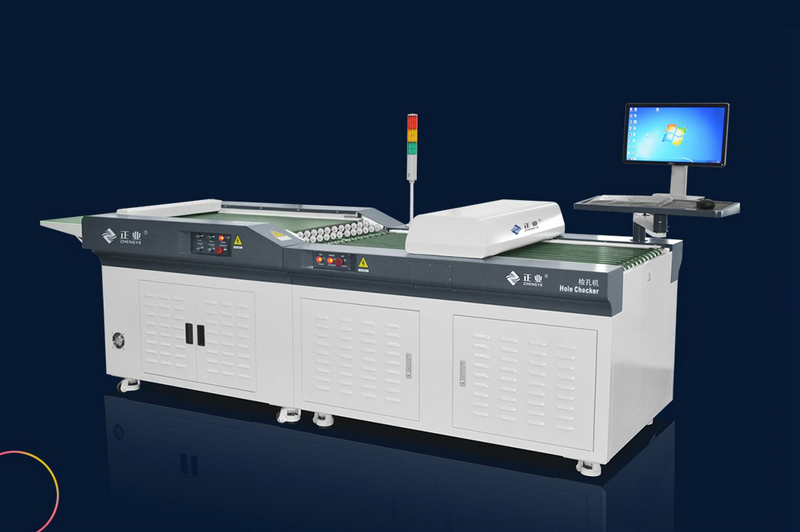

正業科技自主研發的在線檢孔機，完勝常規手動檢測手段，智能檢測孔徑孔距等項目，具備精準、高效、自動化等特點。有了在線檢孔機，難題便迎刃而解。

工業4.0的來臨，讓PCB行業逐步邁向了智能制造的轉型之路。正業科技在線檢孔機的精密化、自動化、智能化不僅滿足了PCB廠商的高質量檢測需求，也瞄準了PCB智能制造的需求，同時我們也可以為客戶量身制定個性化產品或連線方案，改善PCB生產工藝，提升產品品質，適應現代化高效生產需要，助力PCB行業蓬勃發展。

02可以列舉下產品的重要參數嗎？

重要參數，一目了然

可測孔徑范圍：0.1mm-10mm

可測最小孔邊距：0.1mm

可測板厚：0.3mm-10mm，厚度小于0.3mm的板需提供樣品確認。

被測板最多（圓孔）：80萬（JK8000機型）、50萬（JK5200機型）

重復精度：±20μm

檢測孔徑精度（圓孔）：

      ±20um（孔徑≤1mm）

      ±30um（4mm>孔徑>1mm）

      ±40um（孔徑≥4mm）

03除了檢測孔徑孔距，還有其他功能嗎？

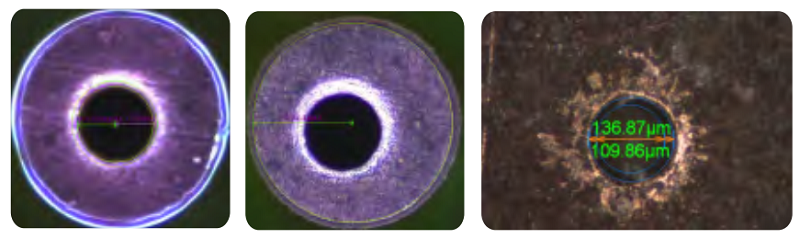

在線檢孔機還可以實現少孔（漏鉆、塞孔）、多孔（多鉆，一分為二）、孔內異物、孔大、孔小、“一”字型槽孔的長、寬、槽孔毛刺以及其它不規則異型孔缺陷等檢測。

04該產品有哪些優勢？

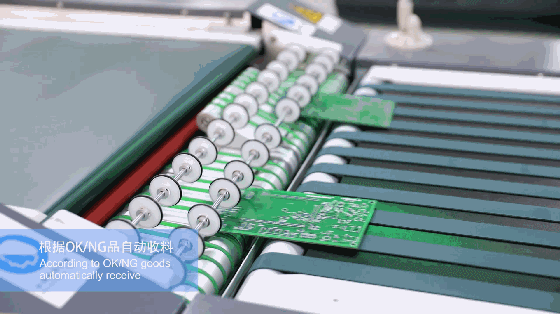

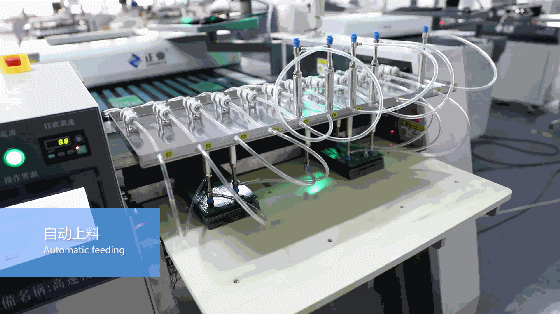

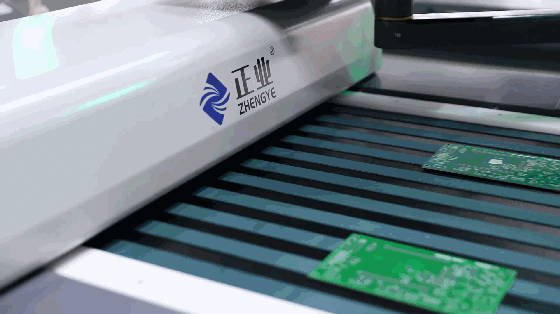

其一，自動化?？梢詫泳€路板生產線，實現自動上料、自動檢測、自動區分良品與不良品等功能，無需人員操作，大大降低人力成本，也減少了人手操作造成的品質受損現象。

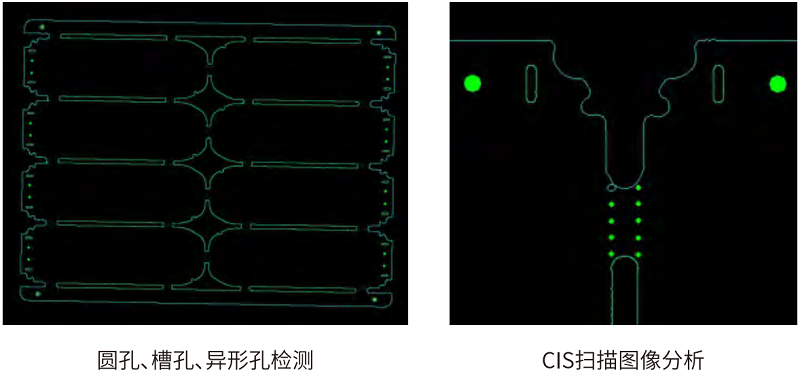

其二，精度高。采用高精度CIS掃描系統、以及自動定位、圖像處理和智能檢測分析等技術，實現高精度檢測。

其三，效率高。配備多通道分檢裝置，可定制3、6通道同時檢測，大幅度提升檢測效率。

05贏得了哪些客戶的認可和信賴？

正業科技在線檢孔機深受市場青睞，擁有東山精密、建滔集團、名幸電子、世運電路、五株集團、依頓電子、杰賽科技、信利、木林森、生益電子、欣強、四會富士等眾多行業代表性客戶，遠銷美國、俄羅斯、日本、韓國、伊朗、印度等多個國家。
